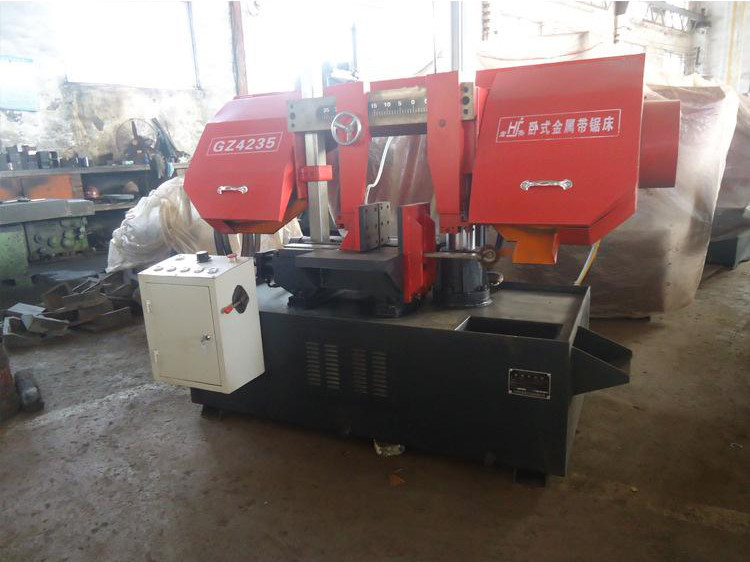

四川金屬帶鋸床由機架、主傳動、鋸架、工作臺、冷卻機構、電氣系統、進給系統和導向系統等九個部分組成。下面分別介紹一下這些部分的作用:
1、機架:由底座、左右端支柱、側支柱、兩條導軌支架及外圍護板等組成。左右端支柱、側支柱、導軌支架等,均焊固在底座上,結為一長方體筐架。各部件局面安裝在底座上,機架頂端固定著內、外工作臺。兩條導軌支架上平鋪著經過表面加工的鋼軌,支承、并供鋸架縱向往返滑移,實現快進、工進、快退,完成切割工作。
機架內、外設有護板,內護板接住工作臺上流下的鐵屑、冷卻水,流放到容屑槽內。
2、主傳動:采用交流變頻無極調速齒輪減速箱,主動鋸輪固裝在主傳動主軸上與變速箱伸出軸連接,驅動系在鋸輪上的帶鋸條,可分別獲得1260M/min的切割線速度。
3、鋸架:鋸架為組焊的弓形箱體。箱體側面裝有帶鋸條導向機構、操作臺、操作面板。箱體下部裝有進給系統、滾輪機構、冷卻系統。箱體內裝有鋸輪從動鋸輪Ⅰ、從動鋸輪Ⅱ、主動鋸輪、張緊機構與控制元件、電氣系統。
4、進給機構:由交流變頻電動機、控制板、減速箱、電磁離合器、支架、滾珠絲桿及導軌支架等組成。鋸架與滾輪機構用螺釘固為一體。電動機控制的傳動鏈,驅動橫跨在兩條導軌上的滾輪,使鋸架獲得無極調整的進給速度,數值可以在顯示屏幕上顯示。
5、工作臺:內外工作臺之間留有供帶鋸條穿過的通槽。內工作臺與左右端支柱之間沒有螺絲連結的兩墊板,只需啟動液壓油缸抬升內工作臺,卸下墊板,就要更換鋸條。
6、升降滑臺導向機構:主要起到鋸帶導向作用,由夾持帶鋸條的硬質合金“導向壓塊”分布在工件的兩側。下導向壓塊固定,盡可橫向微調。上導向壓塊裝在可沿導向座上下滑動的導向桿上。松動導向臂板上的螺釘,調整“導向壓塊”使帶鋸條處于張緊后的“完好直線”狀態。
如果您對于四川金屬帶鋸床還有其他方面的疑問,請撥打熱線咨詢成都鴻遠機械有限公司。
